پردازشگر آزمايشهاي مکانيک خاک

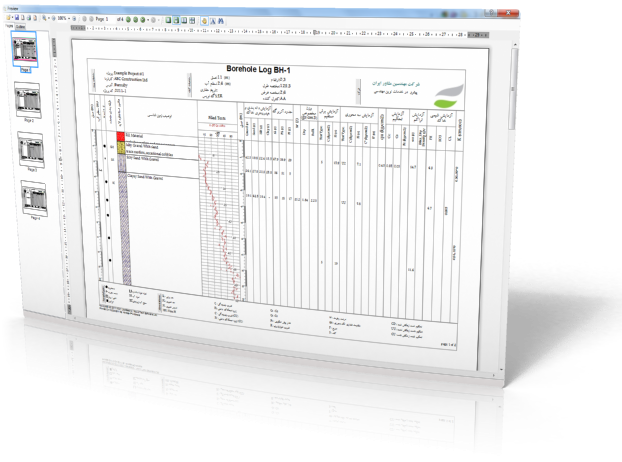

در نرم افزار NovoLAB، لاگ گمانه به صورت اتوماتيک بر اساس نتايج  آزمايشهاي آزمايشگاهي تهيه ميشود. کاربر فقط لازم است لايه هاي هر گمانه را تعيين کند که آنهم جهت سهولت کار با برنامه، به صورت اتوماتيک قابل انجام است.

ستونهاي پيش فرض لاگ عبارتند از:

- عمق                                                - سطح آب زيرزميني

- نوع نمونه                                           - توصيف زمين شناسي

- نمودار آزمايش SPT                               - نتايج  آزمايش دانه بندي با درصد شن، ماسه، سيلت و رس

- نتايج آزمايش حدود آتربرگ                       - نتايج آزمايش درصد رطوبت و دانسيته

- نتايج آزمايش برش مستقيم و 3 محوري

- نتايج آزمايش تحکيم                              - نتايج آزمايش نفوذپذيري

- نتايج آزمايش شيمي                            - نتايج آزمايش تراکم خاک

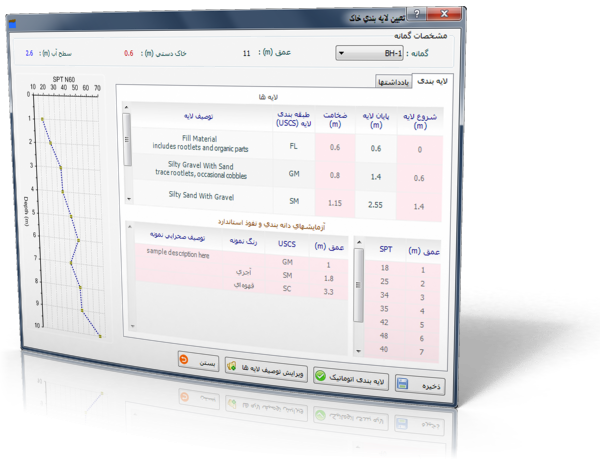

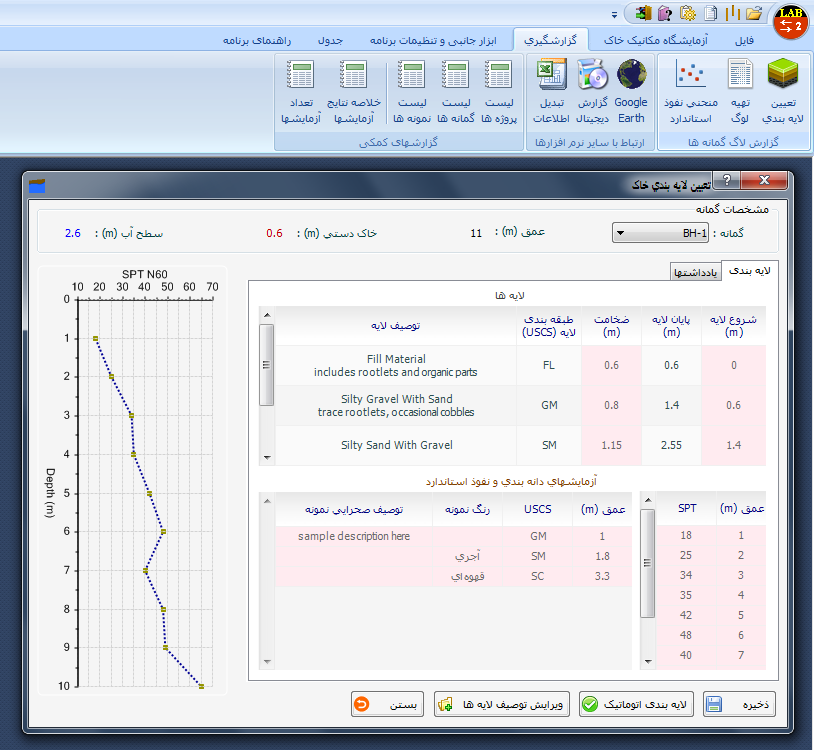

ستونهاي لوگ توسط کاربر قابل انتخاب بوده و ترتيب آنها نيز توسط کاربر قابل تعيين است. در ورژن جديد برنامه، سايز کاغذ و عمودي / افقي بودن آن هم قابل انتخاب است. تصوير زير، صفحه لايه بندي خاک را نشان ميدهد:

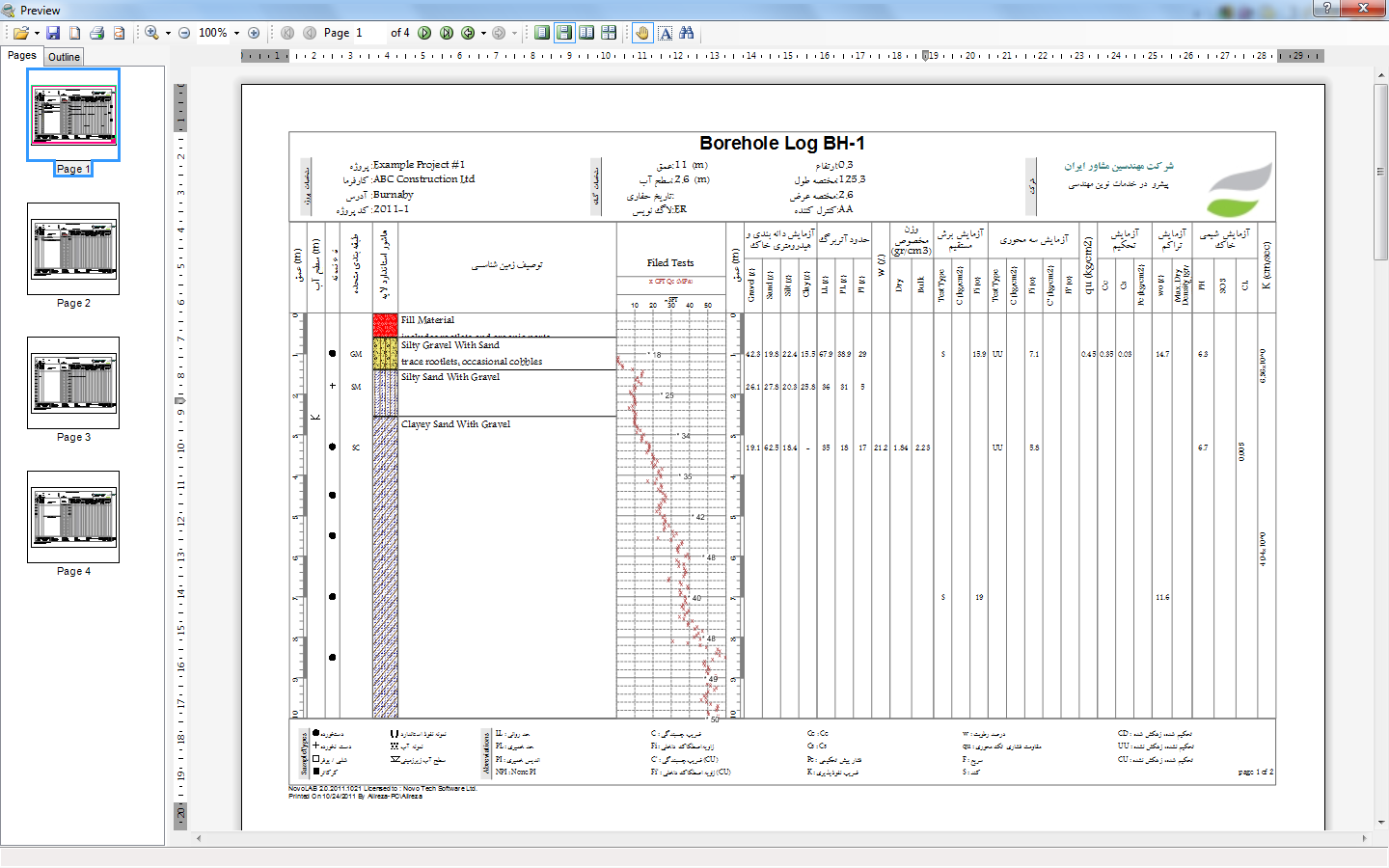

 صفحه پيش نمايش چاپ در ورژن جديد، قابليت زوم، چاپ مستقيم، ذخيره با فرمتهاي تصويري مثل JPG, PNG, BMP و ذخيره با فرمت PDF را دارد.
